            技術標題:[扶梯模型,透明扶梯模型,教學扶梯,自動扶梯模型]

            扶梯模型,透明扶梯模型,教學扶梯,自動扶梯模型是專門為用戶解決疑難問題的,非常具有代表性,在客戶進行產品選型前,我們一般建議用戶先看下扶梯模型,透明扶梯模型,教學扶梯,自動扶梯模型。這樣能對用戶選型有非常大的幫助。

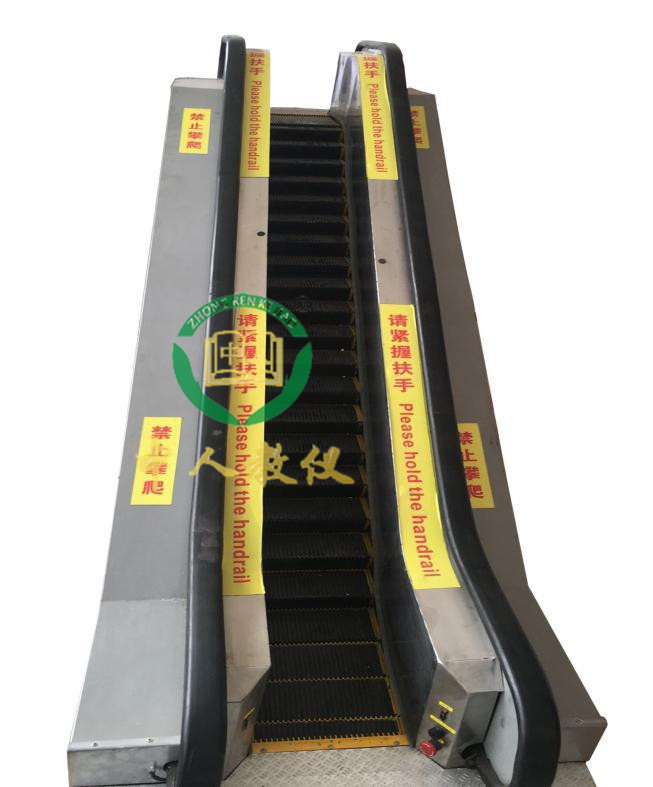

            ZRFT-2017模型扶梯安裝維修與保養實訓設備



            透明型推薦:http://www.monaliang.com/proshow.asp?ID=1085


            一、扶梯模型,透明扶梯模型,教學扶梯,自動扶梯模型概述

            扶梯模型,透明扶梯模型,教學扶梯,自動扶梯模型,適用于職業院校、中職院校電梯技術專業學員進行自動扶梯梯級拆裝、操縱和維修保養實訓教學訓練。扶梯模擬實訓裝置采用工業用鋁型材組裝成扶梯桁架,梯級踏板系統、扶手帶系統、曳引機系統,設備臺架、安全檢測系統,電氣控制控制系統等。

            二、扶梯模型,透明扶梯模型,教學扶梯,自動扶梯模型技術參數

            1、輸入電源:三相四線(或三相五線)AC380V±10% ,工頻50Hz;

            2、工作環境:環境溫度范圍為-5℃~+40℃,相對濕度<85%(25℃);

            3、整機容量:≤2.5kVA;

            4、扶梯尺寸:4000mm(長)×1200mm(寬)×1400mm(高);

            5、提升高度:300mm;

            6、控制方式:PLC或微機控制。

            7、安全保護:具有保護接地、過載、過流、漏電流保護功能,安全符合國家標準。

            三、扶梯模型,透明扶梯模型,教學扶梯,自動扶梯模型主要配置清單

            序號

            名稱

            主要技術指標

            數量

            單位

            備注

            1

            扶梯桁架

            材料:歐標鋁型材

            1

            平臺周圍設有扶手及防護欄;

            2

            金屬桁架

            材料:歐標鋁型材

            1

            含梯路導軌

            3

            驅動主機

            額定電壓:AC380;額定電流3.7A,電機功率:1.5KW;減速比:30:1,制動電壓DC99V。

            1

            含電機、減速箱、制動器

            4

            驅動鏈

            節距:31mm;

            2



            5

            梯級

            鋁合金

            1



            6

            梯級傳動鏈



            2



            7

            張緊裝置

            含梯級鏈輪、軸、張緊小車以及梯級鏈的彈簧等;

            1



            8

            扶手帶

            黑色,橡膠

            2



            9

            扶手帶摩擦輪

            材料:鑄鐵襯橡膠

            2



            10

            扶手導軌

            含冷拉金屬導軌和滾動軸承尼龍導輪組成;

            4



            11

            扶手玻璃

            材料:鋼化玻璃;厚度:8mm;

            1



            12

            圍裙板

            表面材質:不銹鋼;表面處理方式:發紋;

            1



            13

            控制柜

            采用可編程PLC或微機控制系統

            1



            14

            附加制動器

            工作電壓:DC100V;

            1



            16

            樓層板

            表面材質:不銹鋼;表面處理方式:防滑花紋板;

            1



            17

            扶梯安全開關

            常用安全保護回路開關

            1



            18

            仿真軟件

            3D扶梯仿真軟件

            1

            詳見下表

            28

            實訓工具

            日常使用

            1

            詳見工具清單

            29

            配套資料

            電氣原理圖包括動力線路、安全回路、故障顯示、接線圖等,說明書包括安裝說明、機械維保說明以及用戶使用手冊







            配套工具清單

            序號

            名稱

            型號/規格

            數量

            單位

            1

            卷尺

            3m

            1

            2

            萬用表

            MF47型

            1

            3

            內六角扳手(組套)

            BM-C9

            1

            4

            全拋光梅花開口兩用扳手

            10

            1

            5

            全拋光梅花開口兩用扳手

            13

            1

            7

            全拋光梅花開口兩用扳手

            16

            1

            8

            全拋光梅花開口兩用扳手

            18

            1

            9

            T型六角扳手

            5mm

            1

            10

            開口扳手

            8~10

            1

            11

            開口扳手

            12~14

            1

            12

            開口扳手

            17~19

            1

            13

            一字穿心螺絲批

            5×75

            1

            14

            十字穿心螺絲批

            2×75

            1

            15

            工具箱



            1

            16

            尖嘴鉗



            1

            17

            斜口鉗



            1

            18

            活扳手

            300×36

            1

            19

            鋼板尺

            300mm

            1

            四、自動扶梯教學仿真軟件:

            本軟件采用3DPDF虛擬仿真技術,3D PDF結合了元數據,文字,圖像,視頻和表單的動態PDF文檔(即加入三維動畫的交互式PDF文檔),包含豐富的3D數據。軟件界面生動美觀、易學易用,可以提高教師教學和學生學習的興趣,加深學生對知識的理解和運用。軟件通過三維拆卸動畫、三維裝配動畫、模擬拆裝等方式,生動地展示了扶梯梯級機構、桁架結構、驅動主機等模塊的拆卸和裝配過程?蓪崿F以下功能:

            1.虛擬交互式拆卸動畫,均按機械結構順序進行,每一步都有動畫和詳細的拆卸文字介紹。

            2.軟件可自由的對模型進行旋轉、縮放、平移、隱藏、隔離、顯示等操作,設有旋轉模型、縮放模型、移動模型、隱藏所選、隔離所選、全部顯示、全屏切換、等按鈕。

            3.軟件播放功能:設有第一步、上一步、播放全部、下一步、末一步等按鈕。

            4.自動扶梯各機構原理的基本知識及介紹

            5.自動扶梯的工作原理動畫演示

            6.自動扶梯梯級的虛擬拆裝、三維動畫演示。

            7.自動扶梯驅動主機虛擬拆裝、三維動畫演示。

            8.自動桁架結構的虛擬拆裝、三維動畫演示。

            五、扶梯模型,透明扶梯模型,教學扶梯,自動扶梯模型實訓項目

            1、認識自動扶梯的組成結構名稱及作用(漲緊裝置、梯級、梯級導軌、扶手帶、牽引鏈、梳齒板、驅動裝置等)。

            2、認識自動扶梯安裝保護裝置的作用、安裝位置。(曳引鏈條斷裂保護裝置、梳齒異物保護裝置、扶手帶入口安全保護裝置、梯級下沉保護裝置、驅動鏈斷鏈保護裝置、扶手帶斷帶保護裝置、輔助制動器、機械鎖緊裝置等)

            3、自動扶梯的基本安全操作與使用;

            4、梯級的拆裝操作;

            5、梳齒板的調整;

            6、梳齒前沿板的調整;

            7、扶手帶的張緊的調整;

            8、梯級鏈張緊的調整;

            9、驅動鏈的調整;

            10、制動器的調整;

            11、附加制動器的調整;

            12、維護保養前的基本安全知識操作與;

            13、日常維護保養;

            14、自動扶梯緊急救援;

            15、自動扶梯安全回路故障查找及排除;

            16、自動扶梯檢修電路故障查找及排除;

            17、自動扶梯安全監控電路故障查找及排除;

            18、自動扶梯動力電路故障查找及排除;

            19、自動扶梯控制電路故障查找及排除。
